在半导体产业向高密度、高精度方向加速迭代的当下，封装环节作为连接芯片设计与终端应用的关键桥梁，其工艺水平直接决定了芯片性能的释放上限。而微冲压加工技术凭借微米级的加工精度、高效的量产能力与稳定的工艺表现，正深度融入半导体封装全流程，成为破解封装精度瓶颈、提升生产效率的核心支撑，在多个关键封装场景中展现出不可替代的应用价值。

核心应用场景一：芯片引线框架的精密成型
芯片引线框架是半导体封装的核心骨架，承担着芯片固定、电气连接与信号传输的关键作用，其引脚间距、框架平整度等参数，直接关乎封装后芯片的信号传输效率与可靠性。传统机械加工方式难以满足引线框架微米级的精度要求，而微冲压加工技术则完美适配这一需求。

在引线框架生产环节，微冲压加工技术通过高精度模具与伺服冲压系统，可实现对框架引脚的精准成型，确保引脚间距误差控制在极小范围内，同时保证框架整体的平整度与刚性。这种工艺不仅能快速完成引线框架的批量生产，还能有效避免传统加工中出现的毛刺、变形等问题，为后续芯片键合、引线键合等工序奠定坚实基础，成为半导体封装引线框架成型的核心加工手段，充分彰显微冲压加工技术在核心结构件加工中的场景优势。

核心应用场景二：封装外壳的微型化制造
随着智能穿戴、物联网设备等终端产品向小型化、轻量化演进，半导体封装外壳也亟需实现微型化与轻量化突破，这对封装外壳的加工精度与结构复杂度提出了更高要求。微冲压加工技术凭借对薄壁材料的精准加工能力，成为微型化封装外壳制造的理想选择。

在封装外壳生产中，微冲压加工技术可对薄壁金属或复合材料进行精细冲压，实现外壳的微型化结构设计，比如在外壳上精准加工出芯片安装槽、引脚穿出孔等关键结构，同时保证外壳的密封性与结构强度。这种工艺不仅能大幅缩小封装外壳的体积，满足终端产品小型化需求，还能通过模具的灵活调整，快速适配不同规格的外壳生产，为半导体封装外壳的微型化制造提供稳定可靠的技术支撑，进一步拓展了微冲压加工技术在微型化封装场景中的应用边界。

核心应用场景三：散热结构的高效加工
高算力芯片在运行时会产生大量热量，若热量无法及时散出，将严重影响芯片性能与使用寿命，因此高效散热结构成为半导体封装的核心设计之一。微冲压加工技术凭借高效的加工效率与精准的结构成型能力，为封装散热结构的加工提供了高效解决方案。

在封装散热结构制造中，微冲压加工技术可通过冲压工艺快速加工出微通道散热片、散热鳍片等结构，这些结构不仅能增大散热面积，提升散热效率，还能通过微冲压工艺的精准控制，实现散热结构的均匀分布与合理布局，确保热量能够快速传导至封装外部。相比传统散热结构加工方式，微冲压加工技术不仅能大幅提升生产效率，还能降低加工成本，为高算力芯片封装的散热需求提供可靠保障，凸显了微冲压加工技术在散热结构加工场景中的核心价值。

核心应用场景四：封装内部连接部件的精准成型
在半导体封装内部，各类连接部件承担着芯片与外部电路的信号传输重任，这些部件的精度与稳定性直接决定了信号传输的质量。微冲压加工技术凭借微米级的加工精度，能够精准成型各类微型连接部件，为封装内部信号传输搭建高效通道。

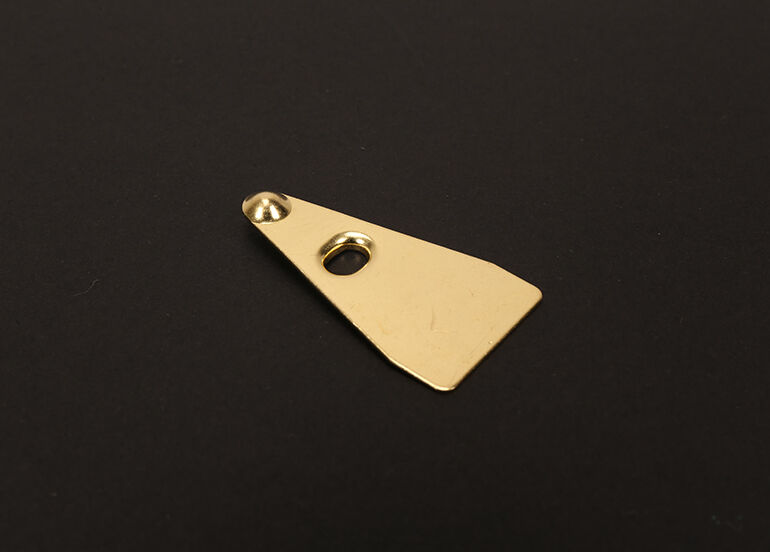

对于封装内部的微型连接片、过渡端子等部件，微冲压加工技术可通过定制化模具，实现部件的高精度成型，确保部件的尺寸精度与表面光洁度满足信号传输要求，避免因部件精度不足导致信号衰减或传输中断。同时，微冲压加工技术的高效性能够满足大规模量产需求，为半导体封装的规模化生产提供稳定的部件供应，进一步强化了微冲压加工技术在封装内部连接场景中的关键作用。

随着半导体产业对封装工艺的要求持续升级，微冲压加工技术的应用场景还在不断拓展。从引线框架的精密成型到微型化外壳的制造，从散热结构的高效加工到内部连接部件的精准成型，微冲压加工技术始终以精准、高效、稳定的特性，为半导体封装技术迭代提供核心动力。未来，随着微冲压加工技术的持续创新，其在半导体封装中的应用场景将更加多元，持续赋能半导体产业向更高水平发展，成为推动半导体封装产业升级的核心力量。
